應用領域：
金融、通信、保險、交通、稅務、軍隊、證券、能源、教育、政府、制造、企業、計算機設備、大型機房精密儀器設備等。
產品簡介：
TN系列模塊化UPS電源是業界領先的全數字化電源產品，集中了單進電子與自動控制領域最先進的技術成果，使得關鍵設備的供電可靠性、可用性、可維護性得到了突破性的提高。
TN系列模塊化UPS電源結合了傳統塔式機型的技術特點與現代機房模塊化的需求，在實現模塊化設計的同時，保證了系統的高可靠性。此系列產品各項性能指標均達到國際領先水平，擁有極高的性價比，是各行業高可靠供電需求的最佳選擇。
TN系列產品提供各種規格功率模塊以及機柜系統，用戶可根據負載需求進行靈活配置。單個機柜可以實現300kVA的容量，機柜并聯后可以實現600kVA的容量配置。
性能特點：
1. UPS系統模塊化設計，N+X冗余，在線熱插拔升級擴容。
2. 超強的負載適應性以及帶載能力，超強的電網適應性。
3. 綠色節能電源：整機效率大于95%，輸入功率因數大于0.99，輸入電流諧波小于3%。
4. 功率模塊配置雙DSP控制器，模塊獨立自主控制，無單點故障風險。
5. 整流、逆變、充電、放電全部實現DSP數字化控制。
6. 采用IGBT模塊而非分立器件，極大地提高了功率模塊與系統的可靠性。
7. 全正面維護，提供上下進線方式，方便用戶接線。
8. 超大屏幕觸摸屏人機界面，信息量豐富。
9. 獨立充電系統，強大的充電能力，完善的電池管理方案。
10.全數字化模塊并聯技術，極佳的環流指標。
11.可緊靠其他設備安裝，節省機房空間。
12.冗余智能調速風扇，低噪節能。
13.系統機柜內部集成配電系統，安裝極其方便并且節省用戶投資。
14.卓越的發電機匹配性能。
15.可由電池直流啟動（冷啟動），方便操作。
16.所有電路板均采用三防工藝。
系統選件:
1.SNMP網絡通訊卡
2.防雷模塊
3.電池溫度補償器
4.手機短信報警器
5.防塵網

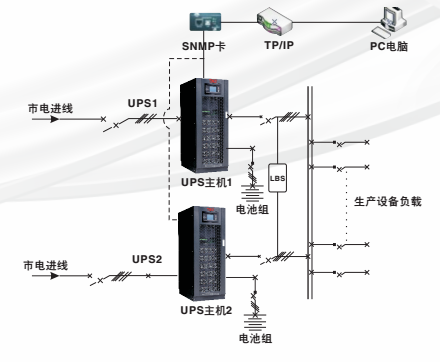

TN模塊化并機方案系統示意圖：
產品技術參數表：
|
容量 |
10-600KVA |
|||
|
主路輸入 |
||||
|
輸入電壓 |
380V/400V/415V |
|||
|
輸入頻率 |
50/60Hz |
|||
|
功率因數 |
>0.99 |
|||
|
電流畸變率 |
THDi<3% |
|||
|
電壓范圍 |
-40%~+25% |
|||
|
頻率范圍 |
40-70HZ |
|||
|
電池 |
||||
|
電池電壓 |
±192VDC /±240VDC（32~44節可設置） |
|||
|
充電功率 |
20%*系統功率 |
|||
|
充電電壓精度 |
±1% |
|||
|
旁路 |
||||
|
旁路電壓 |
380V/400V/415V |
|||
|
電壓范圍 |
-20%-+15% |
|||
|
過載能力 |
135%,長期工作 |
|||
|
135%< 負載 <150%,6分鐘 |
||||
|
負載>150%,工作時間長于100ms |
||||
|
輸出 |
||||
|
輸出電壓 |
380V/400V/415V |
|||
|
電壓精度 |
±1%(平衡負載),±1.5%(不平衡負載) |
|||
|
電壓畸變率 |
THD<1%(線性負載),THD<3%(非線性負載) |
|||
|
功率因數 |
0.9 |
|||
|
三相相位精度 |
120°±0.5° |
|||
|
峰值比 |
3:1 |
|||
|
過載能力 |
110%,1小時后轉旁路；125%,10分鐘后轉旁路；150%,1分鐘后轉旁路；>150%,200ms后轉旁路 |
|||
|
系統 |
||||
|
系統效率 |
正常模式:95%；經濟模式:98% |
|||
|
電池模式效率 |
95% |
|||
|
顯示 |
LCD+LED,觸摸屏+鍵盤 |
|||
|
防護等級 |
IP20 |
|||
|
通信接口 |
RS232,RS485,干接點,SNMP卡,EPO,發電機接口 |
|||
|
接線方式 |
支持上下進線 |
|||
|
運行溫度 |
0-40℃ |
|||
|
存儲溫度 |
-25℃~70℃ |
|||
|
相對濕度 |
0-95%(無凝露) |
|||
|
噪音(dB) |
<55dB |
|||
|
重量(KG) |
3模塊機柜 |
TN030 TN045 TN060 |
120KG |
|
|
6模塊機柜 |
TN060 TN090 TN120 |
176KG |
||
|
10模塊機柜 |
TN100 TN150 TN200 |
196KG |
||
|
6模塊機柜 |
TN180(可配6個30KVA模塊) |
180KG |
||
|
10模塊機柜 |
TN300(可配10個30KVA模塊) |
220KG |
||
|
20模塊機柜 |
TN300(可配20個30KVA模塊) |
660KG |
||
|
PM10 |
10KVA功率模塊：20KG |
|||
|
M15 |
15KVA功率模塊: 21KG |
|||
|
PM20 |
20KVA功率模塊: 22KG |
|||
|
PM25 |
25KVA功率模塊:30KG |
|||
|
PM30 |
30KVA功率模塊:34KG |
|||
|
尺寸(W*D*)(mm) |
3模塊機柜(TN60) |
配置PM10、PM15、PM20模塊 |
600*900*1100 |
|
|
6模塊機柜(TN120) |
600*900*1600 |
|||
|
10模塊機柜(TN200) |
600*900*2000 |
|||
|
功率模塊 |
440*590*134 (10KVA/15KVA/20KVA) |
|||
|
6模塊機柜（TN180） |
配置PM25和PM30模塊 |
600*1100*1600 |
||
|
10模塊機柜(TN300) |
600*1100*2000 |
|||
|
20模塊機柜(TN600) |
2000*1050*2000 |
|||
|
功率模塊 |
460*790*134 (25KVA/30KVA) |
|||
